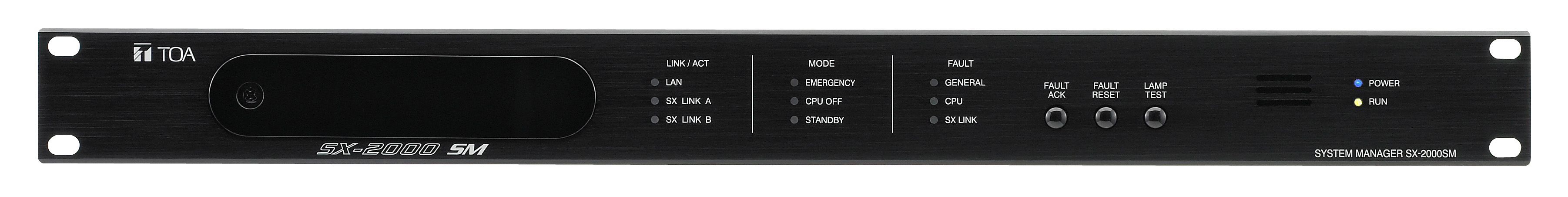

SX-2000SM - МЕНЕДЖЕР СИСТЕМЫ
Назад
Менеджер системы SX-2000SM может использоваться совместно с таким оборудованием серии SX-2000, как блоки аудио входов, блоки аудио выходов и микрофонные панели и блоки входных/выходных “сухих” контактов, что позволяет создавать законченную систему для передачи и маршрутизации аудио сигналов в пределах всей системы. Блок SX+2000SM оборудован 8 входами управления, 8 выходами управления, выходами сигналов неисправности, входами/ключами сигналов неисправности, индикаторами доступа, режимов работы и неисправности и обеспечивает выполнение широкого круга задач по обслуживанию и контролю состояния системы. Управление может осуществляться при помощи CFкарты, устанавливаемой в блок SX2000SM. Все операции, выполняющиеся в системе, могут быть записаны на CFкарту в виде Жур нала операций. Блок SX2000SM также снабжен двумя входами питания, которые позволяют создавать систему резервного питания. Кроме этого, имеется возможность передачи экстренных голосовых сообщений.
Технические характеристики | |
---|---|
Питание | 24 В, постоянный ток Наличие двух входов питания позволяет использовать систему резервного питания. |
Потребляемый ток | Не более 0.8 А (при питании от источника постоянного напряжения 24 В) |
Связь с SХ | |
Сетевой интерфейс | 2 линии, кабель 100ВАSЕ-ТХ |
Характеристики матричной системы | Шин: 16 Аудио входов: до 64 каналов Аудио выходов: до 256 зон Контактных входов: до 136 Контактных выходов: до 136 Управление приоритетами: 256 ступеней Журнал событий: до 10000 событий |
Конфигурация матричной системы | Количество подключаемых блоков SX-2000AI: до 6 блоков Количество подключаемых блоков SX-2000AO: до 16 блоков Количество подключаемых блоков RM-200S: до 32 блоков (по 4 RM-200S на один SX-2000AI) |
Соединительный кабель | Экранированная витая пара 5 категории для локальной сети (САТ5-STP) |
Локальная сеть | |
Сетевой интерфейс | 1 линия, кабель 10 BASE-T/100 BASE-TX |
Сетевой протокол | TCP/IP |
Соединительный кабель | Экранированная витая пара 5 категории для локальной сети (САТ5-STP) |
Аналоговые соединения | |
Входы / выходы | Выходов: 2 |
Соединительный кабель | Экранированная витая пара 5 категории для локальной сети (САТ5-STP) |
Входы сигналов неисправности | 3 входа (ACK/RESET/LAMP TEST) |
Выходы сигналов неисправности | 4 выхода (CPU FAULT/GENERAL FAULT/CPU OFF/BUZZER) |
Входы управления | 8 входов |
Выходы управления | 8 выходов |
Карта памяти | Слотов: 1 (CF-карта 128 МБайт) |
